指纹门禁考勤方案

　现代企业管理是一个追求高效益、高速发展的管理时代。继2003年的下半年指纹认证市场的迅猛发展，2004年第一季度，中国生物认证市场增长速度倍增。指纹认证技术在中国市场的应用，从1993年到现在以十几个年头了，到现在基本与国际水平同步，中国市场指纹识别的应用中，指纹门禁的应用又异军突起。从技术的层面看，指纹门禁属于高端产品，质量要求较高，国内相关厂商通过多年的磨练，使得产品性能完善，占领了很大部分的份额和地位。

中控指纹RFID/xinpin/menjinkaoqin/' target='_blank'>门禁系统是利用生物识别技术、计算机技术，集成门禁，考勤门禁，门禁管理和人事管理软件组成的门禁考勤门禁系统。工作人员不必保管和携带各种证件如纸卡或IC卡等等，只要轻轻一按手指就可完成身份识别以达到开门，考勤门禁的目的。确保门卫的安全，考勤门禁的公正，记录的统计，数据的准确。指纹的唯一性彻底根除冒名顶替，虚假信息对我们带来的不必要麻烦，只需有资格的人轻轻按下手指，月底管理人员操作电脑轻轻松松打印进出资料。门禁管理，人事考勤门禁报表，考勤门禁管理全部电脑化，确保门禁考勤门禁管理的公正、公平、科学、准确。

二．产品概述

1．指纹识别

　生物识别是当今最先进和最可靠的识别技术之一，它是利用人体的固定生理特征做为确认身份的一种识别技术，指纹是常用的一种，它通过对分杈形、尾端形、岛形、复合形，左斗纹、右斗纹、左箕纹、右箕纹、三角区与中心点位置的鉴别对比来确定指纹是否出自同一人。

2．指纹算法

指纹算法是依据指纹特征辩识需求、按计算机程序设计规律建立的、指纹识别与判定规则的数学模型描述。

Biokey算法是一种快速、准确的1:N指纹识别算法，在使用Biokey进行指纹识别时(2000-6000枚指纹)，不需要对指纹通过姓名、PIN等预先分类就可以在1-5秒(以下测试都在Pentium III 900MHz+ 128MB内存环境下进行)内轻松完成。经过Biokey算法的不断升级改进，2004版的最新算法在指纹识别1：N的基础上，增加了1：1的比对方式，对提高指纹识别率和识别速度做了更进一步的提高。

　三．设计目标

本方案多次参与并指导了多个企业人事考勤门禁系统工程的建设，从实践中吸取了丰富的经验与教训，根据客户不同的实际要求，系统总体方案设计目标满足以下几点：

1．可靠性高

考勤门禁系统产品选用应把可靠性放在第一位。指纹产品杜绝代打卡，误报率降为最低。

指纹考勤门禁系统产品将长期使用，人事管理对一个公司占着很重要的地位，在各种复杂的用户环境中长期正常运行的考验。可靠性较高的产品可有效地降低系统的维护费用，而且易于管理，避免发生各种纠纷事件。

现在市场上指纹考勤门禁系统参差不齐，很多产品既不正规，又存在许多隐患，指纹考勤门禁机识别度不高，误叛率高，指纹识别度差，打卡费事费时间，引起员工不愉快，刷卡数据丢失，软件不成熟，达不到公司考勤门禁要求，技术不过关，不能帮助企业解决具体问题。一旦发生问题，可维护性差。我方推荐的中控指纹考勤门禁系统，其系统可靠性在国内都是首屈一指。

性能要求极为严格的设备，要求我们整个系统能够长期稳定地运行。没有经过考验和大规模使用过的产品，对于开发商来说，存在很大的风险性，而我方专业的系统器材，有成千上万的产品在全国大中城市使用，不断改进的产品性能，使产品更加可靠，用户更加信赖。事实证明，一些工程商盲目选用低价劣质指纹考勤门禁系统等产品，导致事后运行考勤门禁识别差，不仅造成管理混乱，而且也干扰了企事单位的正常生活，最终整个系统陷于瘫痪，严重败坏了销售商声誉，造成巨大的经济损失。

2．适用性好

指纹考勤门禁系统产品使用必须保证产品民用化的特点，使用、操作、维护简单，性价比较高。

利用指纹考勤门禁系统完全取代传统的安防措施，承担企业人事的考勤门禁任务，对系统技术性能，易操作性提出了较高的要求。首先指纹考勤门禁系统必须保证一定的技术复杂性，能时刻对各种状况下员工指纹进行识别，能时刻处于工作状态满足不同人员的考勤门禁需要，并时刻与考勤门禁管理电脑保持密切联系，方便人事管理人员能时时查看员工的考勤门禁情况。

　　我方推荐的产品具备简单操作功能,如在指纹考勤门禁机上在相应的菜单简单的输入，就录入员工的数据信息，平时一只手指就可以完成整个考勤门禁。软件操作非常人性话，只需稍懂电脑应用就能轻松掌握。同时系统维修简单、维护方便、美观大方。

3．经济性好

指纹考勤门禁系统选型、造价应与企业层次、防护要求相匹配，经济性好。我司指纹考勤门禁系统布线简单，功能强大，造价低。

人事考勤门禁要求较高，客观上也由于员工较多、空间需求较大，对指纹考勤门禁系统性能、功能要求严格，因此考勤门禁产品选型应特别注意重大保证性能、功能前提下，避免造价过高，注意功能适用。

　四．中心系统概述

指纹考勤门禁系统选用中控指纹考勤门禁一体机F7作为其硬件部分，软件部分则由其标准软件，按需要配备可配置SQL数据库做为其后台管理。考勤门禁机与硬件连接可选RS232/485(串口)或者TCP/IP(网络)方式。布线应客户要求及现场具体情况。

　　五．系统结构图（参考）

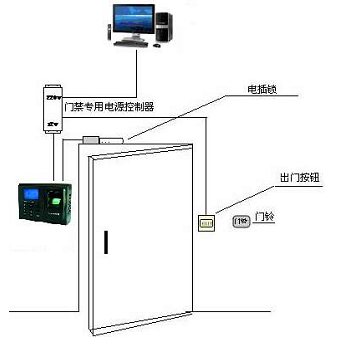

　1．门禁安装原理示意图

门禁的组成部件

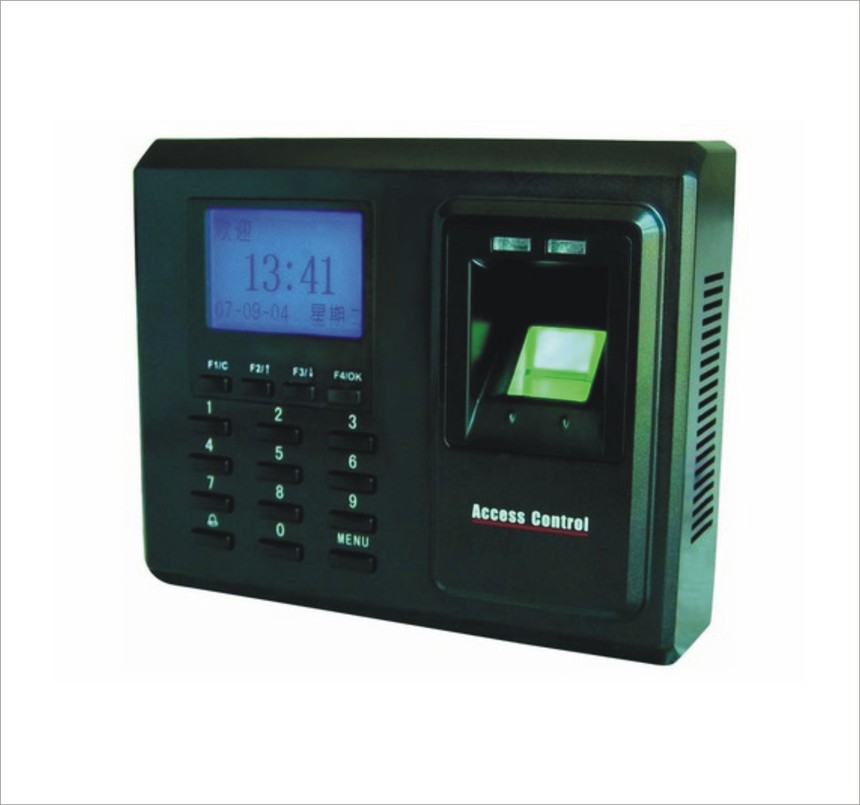

1门禁主机

产品介绍

    F2指纹门禁多功能一体机是基于ZEM500平台开发的新款指纹门禁产品。完全工业设计，可脱机工作，完善的Wiegand信号，可配合市面上的任何一款控制器。带Wiegand In功能，可支持主从机，在机器本身外接Wiegand读卡器。超稳定的多台机器网络连接是F2的一大特点，是安防工程项目的首选精品，适合与银行、部队、机房等高安全需要单位。

产品特性

· 支持Wiegand26或自定义格式，可匹配专业门禁控制器

· 锁控信号输出，可作为一体机使用

· 采用著名ZKFinger最新算法和Intel32位处理器

· ZEM500主板

· USB接口

· 复位开关，硬件看门狗，通讯恢复启动，输入输出过压、过流保护

· 防拆报警，非法开门报警，门未关好报警和胁持报警，TTL输出

· 工作原理同ID/IC卡门禁机完全一样，甚至包括接线柱的连接

· 可选内置Mifare读卡器

· 可外接IC/ID读卡器，在现有的指纹门禁上形成卡+指纹的验证方式

· 可选配国际最新潮流的Web Server管理系统

技术参数

· 指纹模板容量：1500枚

· 记录数 ： 50000

· 核心板 ： ZEM500

· 操作系统 ： Linux

· 比对模式 ： 1：1 或1：N

· 指纹仪 ： 中控指纹仪

· 指纹算法 ： 2007版ZKFinger V8.0版指纹算法

· 门禁功能 ： 50个时间段，5个分组，10个开门组合，支持多用户进入，10A/12VDC继电器开关量或电压输出

· U盘功能 ： 支持上传下载考勤数据及短消息功能

· 通讯方式 ： TCP/IP 或RS232 和 RS485

· 采集器：中控超强指纹仪，分辨率为500DPI

· 比对速度：＜=2 秒

· FRR ： ＜=0.01%

· FAR ： ＜=0.0001%

· 电源参数： 12V DC，待机电流<50mA，工作电流<400mA

· 使用环境： 温度0℃-45℃，湿度20%-80%

· 卡功能： ID卡

· Weigand In 功能： 可外接读头

· 语言选择： 多国语言版本

· 软件 ： 支持实时监测门禁软件，指纹读卡器软件和考勤软件等

· 大小：145（L）*118（W）*45（H）mm

配件

1．门禁专用电源

型号：5A

产品名称： 门禁专用电源
220VAC输入，12VDC输出。 •带延时调节功能。•50W变压器，可为您提供足量的能源。•安装简易、接线方便，防潮设计。•可接NO、NC各类电控锁。

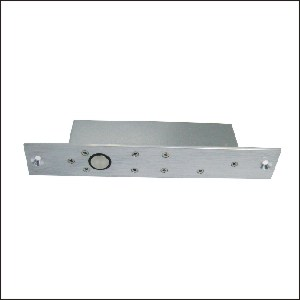

2.玻璃门锁:

产品名称：阳极电插锁
规　　格 主体200㎜长×34㎜宽×42㎜深
适用范围 玻璃门、木门、防火门
产品说明 主体200㎜长×34㎜宽×42㎜深
面板200㎜长×34㎜宽×3㎜厚
遮盖板210㎜长×42㎜宽×0.8㎜厚
不锈钢磁铁座90mm长×24mm宽×3mm厚
锁心直径15.5㎜
锁舌长度15.0+1.0mm
输入电压：DC12V/24V
激活电流：直流0.9A
工作电流：0.3A
计时电路：0～7秒

3．出门按钮：

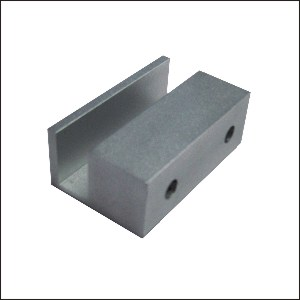

4. 门夹

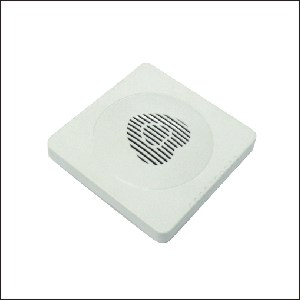

5．门铃
