刷卡门禁考勤一体机方案

前 言
在信息、网络技术高速发展的今天,高新技术促进了生产力的提高,也给人们的思维 方式、工作方式和生活方式带来转变。绿色消费概念,科技让您管理更轻松。企业一卡通系统是现代化企业内部管理的重要组成部分。它以非接触式 IC 卡为信息载 体,以 IC 卡读写机具为信息交换装置,以计算机和通信技术为手段,将企业内的各项设施 连接成为一个有机的整体, 用户通过一张 IC 卡便可实现企业内的员工就职注册、 身份识别、 门禁管理、考勤管理、车辆出入、会议签到、消费管理等 一卡通功能。 对于企业,在一卡通平台的基础之上,重点是将一卡通系统整合到整个办公大楼的智能系统中, 同时, 需要将扩展的一卡通系统融入到企业工作的流程之中, 为企业工作提供高效、 安全、流畅的业务运作平台。

    接触式智能卡
非接触式智能卡的英文全称是Contactless Integrated Circuit Card,又称射频卡(感应卡,proximity card),是将具有存储、加密及数据处理能力的一个或多个集成电路芯片和感应线圈封闭于标准PVC卡片中,通过无线电波的数据信号完成对信息的存取、修改读写等并返回读卡器。非接触式智能卡是世界上最进几年发展起来的一项新技术产品,成功地将Radio Frequency Identify Technology (RFID)无线通信射频技术和IC技术相结合,解决了卡中无源和免接触的难题,是电子器件领域的一大突破,并以其高容量、高可靠性、安全防伪、操作简单、使用寿命长、支持多应用等卓越性能逐渐取代接触式智能卡,成为智能卡应用中的主流卡。
非接触式智能卡根据使用频率的高低和技术分为以下三种:
   IC 卡,逻辑加密卡
使用频率为13.56MHz,这种卡具有多分区和分区密码校验的功能,在对信息存储的基础上可以进行数据读取与写入、修改。如MifareLegic, HIDiCLASS等。
   ID 卡,逻辑存储卡
此类卡的使用频率为125kHz,具有信息存储的功能,数据只能读不能写。如EMHIDTEMIC等。这种卡属于目前射频一卡通主流。
   CPU
射频CPU卡自身含有微处理器操作系统,具备程序化的功能,能够针对不同的卡片应用而将卡片程序化为特殊的应用,从而让其使用更灵活。这种卡当前虽然未推广使用但代表了非接触式智能卡的最新发展方向。
以下我们系统工程采用非接触式ID感应射频卡(简称ID)

1 系统设计目标
门禁考勤管理系统是建立在先进的计算机技术、通信技术及非接触式卡技术之上,为门禁出入控制、人员考勤提供安全、方便的管理。
具体目标为:
 持有效卡人能很方便的进出门。
 没有卡或持无效卡的人不能进出门。
 出现异常情况,能通过电脑软件方便的查询到某人某时的出入详细记录。
 管理人员能随时控制每张卡的进出权限。
 持有效卡人上下班能很方便、很直观的刷卡考勤。
 管理人员能方便的查询考勤刷卡记录。
 系统能如实反映每个人的考勤情况。
 管理人员能方便的统计、打印或导出考勤统计结果。
 经济合理的运营成本。
2 系统设计原则
 先进性:采用当前先进的和成熟稳定的设备。
 安全性:人员出入的安全性,门禁控制区域的安全性、数据的安全性。
 实用性:合理配置和选取合适的产品型号,使整个系统稳定、可靠和成本最省。
 方便性:完善的管理系统,软件操作清晰,管理人员和持卡用户都能方便的使用系统。
 可扩展性及易维护性原则:系统在容量和功能上考虑了用户将来的需求增长,可以随意地增加新的设备或新的系统,并保证使用的一致性。
 开放性:为保证与其他设备的协同运行,同时考虑到投资者的长远利益,本系统必须是开放系统,并结合相关的国际标准或工业标准执行。

产品组成部件

1门禁主机

SC203是从国际市场转入国内销售的高质量的、设计尊贵的感应式门禁/考勤系统。SC203内置linux操作系统,采用32位处理器,专业化配置,采用射频通迅PSK调试并有加密功能的专用感应卡来核对身份,保安性能比一般没有加密的感应卡(EM)安全可靠,再核对持卡者输入的5位密码,能够提供高级准确准保设备,实现自动化和现代化的出入门禁保安/考勤监控专业管理。

在操作方面,SC203提供三种不同方式操作,一是最方便的只用感应卡操作;二是最准确的感应卡+5位密码操作;三是最简单的只用15位密码操作。

在管理方面,SC203LINUX平台下开发,可用U盘下载考勤记录,具有定时定人发送对公对私的短消息功能。

SC203的品质得到CEULFCCMIC国际认证,对于要求保安性能高,质量优,可靠和稳定的用户是最佳的选择。

产品特性:

· 内置10cm射频读卡器和液晶显示屏

· 独立型或者经RS-232连接电脑或经RS-485接口联接的网络型

· 独立的射频卡,射频卡+5位密码,15PIN号码等验证方式

· 具有U盘下载记录功能

· 定时定人播放对公对私的短消息

· 额外的读卡器端口为防潜返提供应用

· 用户可自行设定防胁报警卡或密码

· 16位背光键盘可夜间操作

· 硬件设计上,采用国际流行的POE设计,专业的防静电和抗干扰设计,所有输入输出口均具备过流和过压保护,具备防拆报警和专业的警报处理功能,具备电压监控及可编程看门狗监测,品质卓越,并且能实现完全防水。

系统容量:30000个持卡者, 5万条事件

内嵌10cm感应读卡器/26BIT韦根;外接一个读卡器端口/26BIT韦根

50个时间段,5个分组,10个开门组合,支持多用户进入;

10A/12VDC继电器开关量或电压输出

防拆报警,非法开门报警,门未关好报警和胁持报警,

并可输出一路警报触发信号,可外接警号,警灯或报警主机

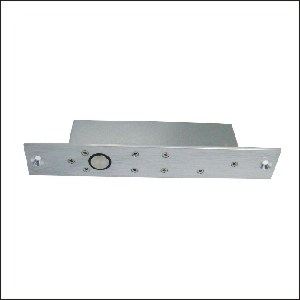

2电锁


产品名称:阳极电插锁
规  格 主体200㎜长×34㎜宽×42㎜深
适用范围 玻璃门、木门、防火门
产品说明 主体200㎜长×34㎜宽×42㎜深
面板200㎜长×34㎜宽×3㎜厚
遮盖板210㎜长×42㎜宽×0.8㎜厚
不锈钢磁铁座90mm×24mm×3mm
锁心直径15.5
锁舌长度15.0+1.0mm
输入电压:DC12V/24V
激活电流:直流0.9A
工作电流:0.3A
计时电路:07



3门禁专用电源


220VAC输入,12VDC输出。 •带延时调节功能。•50W变压器,可为您提供足量的能源。安装简易、接线方便,防潮设计。可接NONC各类电控锁。

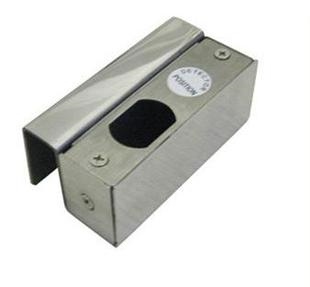

4门夹


配合电插锁用

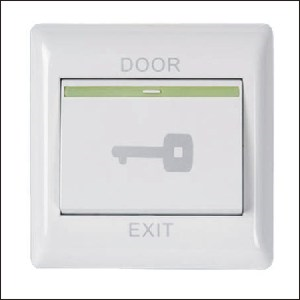

5出门开关
