联网门禁控制器方案

一.概述

随着科技和经济的发展,非接触式智能卡的广泛应用已渗透到各个领域,目前已经覆盖了身份识别、小区物业、智能大厦、出入口控制、车辆管理、消费餐饮、商业物流、办公考勤、人力资源管理、图书档案卡、医疗保健卡管理、电话收费管理、会议电子签到与表决和保安巡更管理等等,其中门禁、停车场管理、考勤、电梯控制、巡更、消费/POS的应用是当前市场上最常见的。
非接触式智能卡
非接触式智能卡的英文全称是Contactless Integrated Circuit Card,又称射频卡(感应卡,proximity card),是将具有存储、加密及数据处理能力的一个或多个集成电路芯片和感应线圈封闭于标准PVC卡片中,通过无线电波的数据信号完成对信息的存取、修改读写等并返回读卡器。非接触式智能卡是世界上最进几年发展起来的一项新技术产品,成功地将Radio Frequency Identify Technology (RFID)无线通信射频技术和IC技术相结合,解决了卡中无源和免接触的难题,是电子器件领域的一大突破,并以其高容量、高可靠性、安全防伪、操作简单、使用寿命长、支持多应用等卓越性能逐渐取代接触式智能卡,成为智能卡应用中的主流卡。
非接触式智能卡根据使用频率的高低和技术分为以下三种:
   IC 卡,逻辑加密卡
使用频率为13.56MHz,这种卡具有多分区和分区密码校验的功能,在对信息存储的基础上可以进行数据读取与写入、修改。如MifareLegic, HIDiCLASS等。
   ID 卡,逻辑存储卡
此类卡的使用频率为125kHz,具有信息存储的功能,数据只能读不能写。如EMHIDTEMIC等。这种卡属于目前射频一卡通主流。

三.系统设计目标及原则

1 系统设计目标
门禁考勤管理系统是建立在先进的计算机技术、通信技术及非接触式卡技术之上,为门禁出入控制、人员考勤提供安全、方便的管理。
具体目标为:
 持有效卡人能很方便的进出门。
 没有卡或持无效卡的人不能进出门。
 出现异常情况,能通过电脑软件方便的查询到某人某时的出入详细记录。
 管理人员能随时控制每张卡的进出权限。
 持有效卡人上下班能很方便、很直观的刷卡考勤。
 管理人员能方便的查询考勤刷卡记录。
 系统能如实反映每个人的考勤情况。
 管理人员能方便的统计、打印或导出考勤统计结果。
 经济合理的运营成本。
2 系统设计原则
 先进性:采用当前先进的和成熟稳定的设备。
 安全性:人员出入的安全性,门禁控制区域的安全性、数据的安全性。
 实用性:合理配置和选取合适的产品型号,使整个系统稳定、可靠和成本最省。
 方便性:完善的管理系统,软件操作清晰,管理人员和持卡用户都能方便的使用系统。
 可扩展性及易维护性原则:系统在容量和功能上考虑了用户将来的需求增长,可以随意地增加新的设备或新的系统,并保证使用的一致性。
 开放性:为保证与其他设备的协同运行,同时考虑到投资者的长远利益,本系统必须是开放系统,并结合相关的国际标准或工业标准执行。

四.软件

门禁管理软件可在线查看门禁系统的一切活动,包括刷卡进出,密码进出,按钮进出,控制器断电,读卡器离线,胁迫开门报警等等.使用户 对自己的门禁系统进行全方位的了解.
 可在软件内设置门的状态,解除,设定警报,设定开门

智能门禁考勤系统
1.

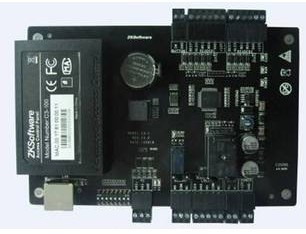

门禁控制器


名称:四门单向 TCP/IP网络型 门禁控制器
型号: WG2004.NET
管理门数:4
可接读卡器数量:4
可存储注册卡权限数:2万 ( 备注 )
可存储记录数:10万
通讯方式: TCP/IP
配套软件:简体中文 繁体中文 英文 三版本同步发行
配套软件可支持的数据库:Access 和 SQL
功能简介 :
WG2000系列门禁控制器不但拥有常用的门禁功能,例如:脱机运行、实施监控、照片显示、海量存储、灵活的权限设置、远程开门、多用户管理、批量和少量快速设置、方便查询、报表统计 格式修改和打印 输出到Excel文件、卡+密码、门长时间未关闭报警、非法卡刷卡报警、首卡开门、非法闯入报警、定时开门、电子地图 等功能。

而且还拥有很多专业或者行业用户(银行 金库 电信 电力 移动 监狱 公安 等)的行业性功能,例如:界面锁定、 胁迫报警、消防联动、反潜回防尾随、互锁、多卡开门、紧急双闭、门内人数查询、内外校验开门 等功能。

同时,随门禁管理软件还赠送了 正常班和多班次倒班 考勤管理软件 、 定额就餐管理软件 、 会议签到管理软件 、 在线巡更管理软件 、 防盗报警管理软件 等一卡通管理软件。

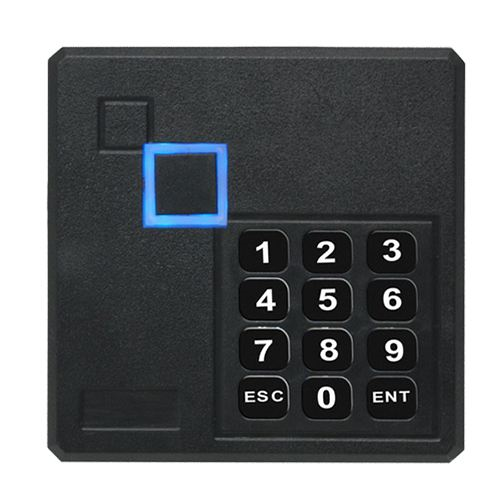

2.读卡器


密码 感应式IC、ID卡读卡器工作电压: +12 VDC静态电流:小于40毫安动态电流:小于95毫安输入格式: Mifare one/ID输出格式: 国际标准Wiegand 26bit 34bit(拨码开关便捷设置,出厂缺省为26bit)感应距离:4-6cm (标准卡)传输距离:100 米尺寸:113mm*75mm*16mm配线长度:28 cm兼容卡片: Mifare one 卡(简称 M1卡)/ID环境温度:-25 至 70 摄氏度建议在 -20 至 65 摄氏度范围内使用)环境湿度:小于 95% 无冷凝封装方式:表面无缝防水设计,出厂时无环氧树脂封装,如有需要,需定制。3.门禁专用电源


点击新窗口打开大图
产品名称: 门禁专用电源
220VAC
输入,12VDC输出。 •带延时调节功能。•50W变压器,可为您提供足量的能源。安装简易、接线方便,防潮设计。可接NONC各类电控锁。

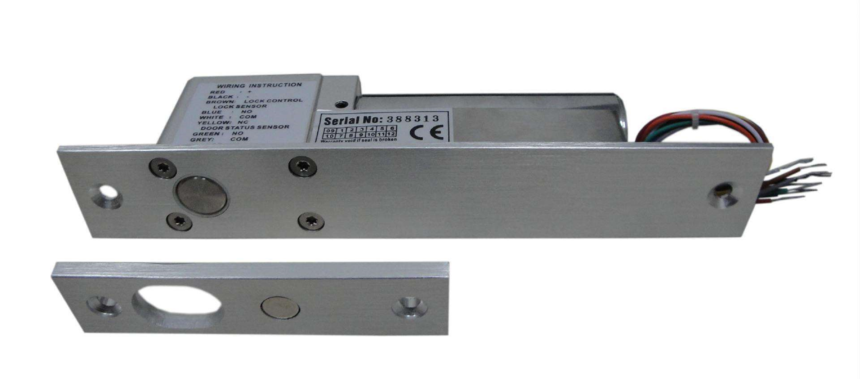

4.门禁电锁


产品名称:阳极电插锁
规  格 主体200㎜长×34㎜宽×42㎜深
适用范围 玻璃门、木门、防火门
产品说明 主体200㎜长×34㎜宽×42㎜深
面板200㎜长×34㎜宽×3㎜厚
遮盖板210㎜长×42㎜宽×0.8㎜厚
不锈钢磁铁座90mm×24mm×3mm
锁心直径15.5
锁舌长度15.0+1.0mm
输入电压:DC12V/24V
激活电流:直流0.9A
工作电流:0.3A
计时电路:07
5.
门夹
点击新窗口打开大图

配合电插锁专用

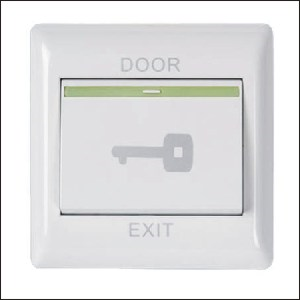

6.出门按钮
